EE / STANDARD CORES

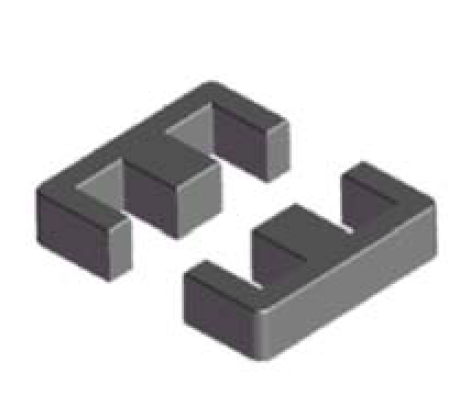

EE Cores

Main form for power transformers and chokes

—

Part Number Specifications

—

Dimensions

02 DIMENSION DRAWING

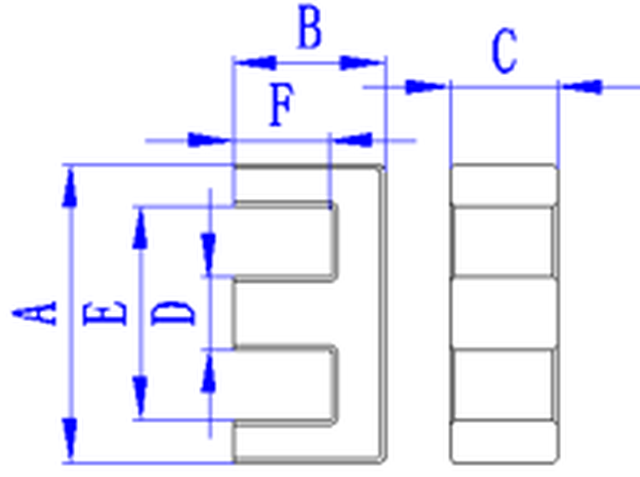

Dimensional drawing

UNIT mm / 2D DRAWING

03 MODEL TABLE

Part Numbers and Dimensions

Total — part numbers / unit mm

38 types

Dimensions (mm)

part numberMODEL	Aoverall width A	Boverall height B	Clamination thickness C	Dcenter leg width D	Ewindow height E	Fwindow width F
EE16×15×5	16.5±0.4	7.5±0.15	4.8±0.20	4±0.20	12.5 min	5.4±0.15
EE17×15×10	17.6±0.35	7.9±0.15	10±0.30	4±0.20	13.3 min	5.8±0.15
EE19×16×5	19±0.4	8±0.15	4.85±0.15	4.8±0.20	13.8 min	5.5±0.15
EE22×19×11	22.6±0.4	9.5±0.15	10.7±0.20	5.75±0.20	16.2 min	5.9±0.15
EE21×20×6	21±0.5	10.3±0.15	5.7±0.25	5.7±0.20	15.1 min	7.5±0.15
EE22×28×6	22 —	14.4 —	5.7 —	5.7 —	15.5 —	10.8 —
EE25×19×6	25.4±0.5	9.5±0.15	6.3±0.25	6.35±0.25	18.55 min	6.45±0.15
EE28×20×11	28.5±0.4	10.45±0.15	10.8±0.30	7.3±0.30	20.5±0.30	6.65±0.15
EE35×35×10	35±0.7	17.5±0.25	10±0.30	10±0.30	24.5 min	12.5±0.25
EE40×34×12	40±0.6	17.3±0.25	12 -0.6	11.7±0.3	27.6 min	10.3±0.15
EE41×33×13	41±0.6	16.5±0.2	12.5±0.25	12.4±0.3	29.2±0.6	10.8±0.3
EE42×14×22	42±0.6	7.3±0.15	22±0.3	6±0.25	36±0.5	4.3±0.15
EE42×42×20	42±0.6	21.2±0.25	20±0.2	12±0.20	29.5 min	15±0.15
EE48×14×28	48±0.6	7.1±0.2	28±0.3	6±0.20	42±0.5	4.1±0.2
EE50×42×15	50±0.7	21±0.3	14.7±0.5	14.7±0.3	34.8 min	13.5±0.4
EE50×15×21	50.8±0.7	7.9±0.3	20.5±0.5	7±0.3	43.9 min	5.2±0.4
EE50×53×12	50.5±0.7	26.8±0.3	11.7±0.5	16±0.3	34.5±0.6	18.8±0.4
EE55×57×18	55±0.7	28.6±0.3	18.15±0.25	17±0.3	37.5 min	20±0.4
EE55×55×21	55.15±1.0	27.5±0.3	20.7±0.3	16.95±0.3	38.1±0.6	18.8±0.4
EE56×55×21	56±1.0	27.5±0.3	20.5±0.5	16.6±0.3	39.6 min	19±0.4
EE56×55×21	56.6 —	27.7 —	20.75 —	16.95 —	39.8 —	19 —
EE65×65×27	65.15±1.0	32.5±0.3	26.9±0.5	19.65±0.3	45.4±0.9	23±0.4
EE66×65×27	66.15±1.0	32.5±0.3	27±0.5	19.65±0.3	46.1±0.9	22.6±0.4
EE67×65×27	67.5±1.0	32.8±0.3	27±0.5	19.7±0.3	47 min	23±0.4
EE70×66×32	70.5±1.0	33±0.5	31.6±0.5	21.65±0.3	48 min	22.3±0.5
EE70×56×37	70.5±1.0	28.2±0.5	37±0.5	21.5±0.3	49 min	17.55±0.5
EE73×70×32	73±1.0	35±0.5	31.5±0.5	26.8±0.5	58.5 min	31±0.5
EE74×70×32	74±1.0	35±0.5	31.5±0.5	21.25±0.5	52.3 min	24±0.5
EE80×66×32	80.6±1.2	33±0.5	32.2±0.5	20±0.5	59 min	23±0.5
EE79×75×40	79.3±1.6	37.5±0.5	40±0.5	19.75±0.3	61±1.6	28.3±0.5
EE85×89×37	85±1.2	44.5±0.5	36.5±0.5	26.8±0.5	56 min	31.1±0.5
EE85×88×32	85±1.2	44.1±0.5	31.5±0.5	26.8±0.5	56 min	31±0.5
EE85×87×26	85 —	43.5 —	26 —	26.4 —	56 —	30.5 —
EE87×88×32	87±1.2	44.1±0.5	31.5±0.5	26.8±0.5	59.5 min	21±0.5
EE100×120×28	100±1.5	60±0.5	28±0.5	28±0.5	72±0.5	46±0.5
EE111×115×36	111±2.0	57.5±0.5	36.1±0.5	35.5±0.5	75.5 min	39.5±0.5
EE130×126×40	130±2.5	63±0.5	40±0.5	40±0.5	89 min	43±0.8
EE160×170×40	160±2.5	85±0.5	40±0.5	40±0.5	116 min	65±0.8

Specifications (effective parameters / corresponding material AL / weight)

part numberMODEL	magnetic path length Lemm	effective cross-section Aemm²	effective volume Vemm³	AL·MP40nH/N²	AL·MP44nH/N²	AL·MP95nH/N²	weightg
EE16×15×5	36.53	19.49	711.95	1000	1100	1300	3.85
EE17×15×10	39.02	41.59	1623.07	2100	2200	2600	8.681
EE19×16×5	38.82	24.2	939.5	1200	1300	1500	5.105
EE22×19×11	44.18	68.33	3018.54	3200	3300	4000	16.538
EE21×20×6	48.33	32.71	1580.92	1400	1500	1800	8.334
EE22×28×6	63	35.75	2252.08	1300	1300	1700	11.805
EE25×19×6	47.88	40.3	1929.75	1800	1800	2300	10.375
EE28×20×11	51.72	82.23	4252.67	3400	3500	4400	23.066
EE35×35×10	80.37	101.71	8173.64	3000	3100	4000	42.322
EE40×34×12	77.25	151.26	11684.34	4600	4700	6100	64.93
EE41×33×13	78.38	148.07	11606.52	4400	4600	5900	64.638
EE42×14×22	56.62	132	7474.47	5100	5300	6600	49.031
EE42×42×20	96.83	245.7	23791.06	6200	6400	8300	125.495
EE48×14×28	61.82	168	10386.56	6100	6300	7900	56.818
EE50×42×15	97.61	219.93	21466.63	5500	5700	7400	111.943
EE50×15×21	66.59	119.78	7977.06	4100	4200	5300	44.555
EE50×53×12	118.83	187.2	22245.49	3900	4100	5300	115.235
EE55×57×18	127.54	312.76	39888.84	6200	6400	8400	204.582
EE55×55×21	123.36	354.17	43688.92	7200	7500	9800	226.649
EE56×55×21	125.29	341.1	42736.52	6900	7100	9300	219.396
EE56×55×21	125.75	353.19	44413.91	7100	7400	9600	230.148
EE65×65×27	148.12	524.52	77688.77	9100	9500	12500	399.775
EE66×65×27	147.98	535.5	79243.28	9300	9700	12700	408.297
EE67×65×27	150.43	538.48	81002.04	9200	9600	12600	414.171
EE70×66×32	149.64	690.87	103380.64	11900	12300	16300	531.57
EE70×56×37	131.31	792.98	104128.88	15300	15900	20900	540.994
EE73×70×32	148.22	385.15	57086.77	6700	6900	9100	473.817
EE74×70×32	161.17	681.18	109785.13	11000	11400	15100	557.795
EE80×66×32	162.86	659.59	107420.56	10500	10900	14500	545.811
EE79×75×40	183.64	751.74	138049.54	10800	11200	14800	702.692
EE85×89×37	196.31	1005.53	197399.66	13500	14100	18700	1004.25
EE85×88×32	195.38	862.39	168497.38	11700	12100	16100	857.411
EE85×87×26	193.39	705.87	136508.33	9600	10000	13300	699.603
EE87×88×32	167.68	983.07	164846.07	15300	15900	21000	952.139
EE100×120×28	271.98	784	213234.12	7800	8100	10900	1060.675
EE111×115×36	254.15	1286.31	326915.42	13600	14200	19000	1656.894
EE130×126×40	284.19	1613.94	458666.61	15400	16000	21600	2325.22
EE160×170×40	399.65	1652.25	660328.88	11400	11900	16100	3300.11

02 PROCESS GALLERY

Machining photos

38 types

04 SERIES NOTES

Series Description
