T / STANDARD CORES

T Cores

Current sensing, current transformers

—

Part Number Specifications

—

Dimensions

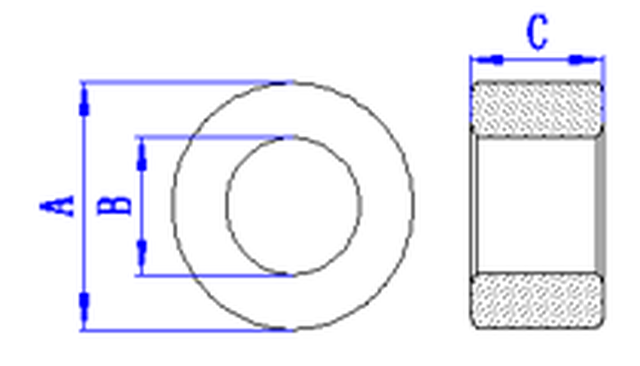

02 DIMENSION DRAWING

Dimensional drawing

UNIT mm / 2D DRAWING

03 MODEL TABLE

Part Numbers and Dimensions

Total — part numbers / unit mm

59 types

Dimensions (mm)

part numberMODEL	Aouter diameter A	Binner diameter B	Cheight C
T6×3×3	6±0.2	3±0.2	3±0.2
T7×4×2	7±0.2	4±0.2	2±0.2
T8×4×4	8±0.2	4±0.2	4±0.2
T8×5×3	8±0.2	5±0.3	3±0.2
T9×5×3	9±0.3	5±0.3	3±0.2
T10×5×4	10±0.3	5±0.3	4±0.3
T10×6×5	10±0.3	6±0.3	5±0.3
T12×6×4	12±0.3	6±0.3	4±0.3
T12×8×6	12.7±0.3	8.1±0.3	6.35±0.3
T14×6×7	14±0.3	6.9±0.3	7±0.3
T14×8×7	14±0.3	8.25±0.3	7±0.3
T14×9×5	14±0.3	9±0.3	5±0.3
T16×9×8	16±0.3	9.3±0.3	8±0.3
T16×12×8	16±0.3	12±0.3	8±0.3
T18×10×10	18±0.4	10±0.3	10±0.3
T18×12×8	18±0.4	12±0.3	8±0.3
T19×13×11	19±0.4	13±0.3	11±0.3
T20×10×10	20±0.4	10±0.3	10±0.3
T21×13×12	21.6±0.4	13.7±0.3	12.4±0.3
T22×10×10	22±0.4	10.3±0.3	9.5±0.3
T22×14×8	22±0.4	14±0.3	8±0.3
T25×15×10	25±0.5	15±0.4	10±0.3
T25×15×15	25±0.5	15±0.4	15±0.4
T27×11×8	27±0.5	11.3±0.3	8±0.3
T27×14×12	27±0.5	14±0.3	12±0.3
T28×14×11	28±0.5	14±0.3	11±0.3
T29×19×8	29±0.5	19±0.5	7.6±0.3
T30×10×10	30±0.5	10±0.3	10±0.3
T30×11×8	30±0.5	11.3±0.3	8±0.3
T31×19×15	31±0.6	19±0.5	15±0.4
T31×20×15	31±0.6	20±0.5	15±0.4
T36×23×15	36±0.7	23±0.5	15±0.4
T38×19×13	38±0.7	19±0.5	12.7±0.4
T38×22×15	38±0.7	22±0.5	15±0.4
T38×25×13	38.1±1.52	25.4±1.02	12.7±0.4
T40×24×16	40±0.7	24±0.5	16±0.4
T45×26×8	45±0.7	26±0.5	8±0.3
T47×27×15	47±0.7	27.2±0.5	15±0.4
T49×31×15	49±0.8	31±0.6	15±0.4
T49×34×16	49±0.8	34±0.6	16±0.4
T50×25×25	50±0.8	25±0.6	25±0.4
T56×28×32	56±0.8	28±0.5	32±0.6
T56×32×25	56±0.8	32±0.6	25±0.5
T60×36×20	60 0.8	36±0.6	20±0.5
T63×35×30	63±0.8	35±0.6	30±0.6
T63×38×25	63±0.8	38±0.6	25±0.5
T65×38×20	65±0.8	38±0.6	20±0.4
T65×41×22	65±0.8	41±0.6	22±0.5
T65×45×18	65±1.0	45±0.8	18±0.5
T66×45×23	66±1.0	45±0.8	22.5±0.5
T70×44×32	70±1.0	44±0.7	32±0.6
T75×47×22	75±1.5	47±1.0	22±0.8
T78×50×16	78±1.2	50.5±0.8	16±0.4
T80×40×30	80±1.2	40±0.7	30±0.6
T80×50×40	80±1.2	50±0.8	40±0.7
T87×56×13	87±1.5	56±0.8	12.7±0.4
T90×60×35	90±1.5	60±0.8	35±0.6
T102×60×50	102±1.5	60±0.8	50±0.8
T102×65×45	102±1.5	65±0.8	45±0.7

Specifications (effective parameters / corresponding material AL / weight)

part numberMODEL	magnetic path length Lemm	effective cross-section Aemm²	effective volume Vemm³	AL·MH5KnH/N²	AL·MH7KnH/N²	AL·MH10KnH/N²	AL·MH12KnH/N²	weightg
T6×3×3	13.07	4.32	56.5	2290	3120	4160	4990	0.318
T7×4×2	16.41	2.92	47.96	1230	1680	2240	2690	0.259
T8×4×4	17.42	7.69	133.92	3050	4160	5550	6660	0.754
T8×5×3	19.69	4.42	86.98	1550	2120	2820	3390	0.459
T9×5×3	20.77	5.83	121.12	1940	2650	3530	4230	0.66
T10×5×4	21.78	9.61	209.25	3050	4160	5550	6660	1.178
T10×6×5	24.07	9.79	235.55	2810	3830	5110	6130	1.257
T12×6×4	26.13	11.53	301.31	3050	4160	5550	6660	1.696
T12×8×6	31.6	14.36	453.77	3140	4280	5710	6860	2.386
T14×6×7	30.24	23.84	720.94	5450	7430	9910	11890	4.079
T14×8×7	33.37	19.66	656.19	4070	5550	7410	8890	3.517
T14×9×5	34.98	12.3	430.19	2430	3310	4420	5300	2.258
T16×9×8	37.86	26.15	990.02	4780	6510	8680	10420	5.325
T16×12×8	43.38	15.89	689.34	2530	3450	4600	5530	3.519
T18×10×10	41.55	38.87	1614.89	6470	8820	11760	14110	8.796
T18×12×8	45.86	23.67	1085.61	3570	4870	6490	7790	5.655
T19×13×11	49.08	32.61	1600.31	4590	6260	8350	10020	8.294
T20×10×10	43.55	48.05	2092.45	7630	10400	13870	16640	11.781
T21×13×12	53.58	48.14	2579.42	6210	8470	11290	13550	13.579
T22×10×10	46.18	52.98	2446.48	7930	10820	14420	17310	14.098
T22×14×8	54.67	31.46	1719.9	3980	5430	7230	8680	9.048
T25×15×10	60.18	48.93	2944.42	5620	7660	10220	12260	15.708
T25×15×15	60.18	73.39	4416.63	8430	11500	15330	18400	23.562
T27×11×8	53.18	58.98	3136.17	7670	10460	13940	16730	18.891
T27×14×12	60	75.26	4514.99	8670	11830	15770	18920	25.117
T28×14×11	60.97	73.99	4511.33	8390	11440	15250	18300	25.4
T29×19×8	73.2	37.44	2740.42	3540	4820	6430	7720	14.326
T30×10×10	51.77	90.52	4686.36	12090	16480	21980	26370	31.416
T30×11×8	55.61	69.13	3844.16	8590	11720	15630	18750	24.263
T31×19×15	75.49	88.22	6659.86	8080	11020	14690	17630	35.343
T31×20×15	77.6	81.19	6300.71	7230	9860	13150	15780	33.046
T36×23×15	89.65	95.89	8595.89	7390	10080	13440	16130	45.18
T38×19×13	82.75	115.93	9593.27	9690	13210	17610	21130	54.012
T38×22×15	89.71	117.06	10501.66	9020	12300	16400	19680	56.549
T38×25×13	97.06	79.55	7721.36	5670	7730	10300	12360	40.22
T40×24×16	96.29	125.25	12060.35	8990	12260	16350	19620	64.34
T45×26×8	106.12	74.12	7866.12	4830	6580	8780	10540	42.38
T47×27×15	110.94	144.85	16069.81	9030	12310	16410	19700	86.541
T49×31×15	121.38	132.67	16102.85	7560	10300	13740	16490	84.823
T49×34×16	127.52	118.67	15133.02	6430	8770	11700	14040	78.226
T50×25×25	108.88	300.28	32694.59	19070	26000	34670	41600	184.078
T56×28×32	121.94	430.49	52495.48	24410	33280	44370	53250	295.561
T56×32×25	131.27	292.29	38369.22	15390	20990	27990	33590	207.345
T60×36×20	144.43	234.85	33919.74	11240	15330	20440	24530	180.956
T63×35×30	145.42	408.11	59347.32	19400	26460	35280	42330	323.27
T63×38×25	152.09	305.93	46528.22	13910	18960	25280	30340	247.891
T65×38×20	154.28	263.61	40668.31	11810	16110	21480	25770	218.419
T65×41×22	160.75	259.38	41696.01	11150	15210	20280	24340	219.786
T65×45×18	168.95	177.99	30071.32	7280	9930	13240	15890	155.509
T66×45×23	170.17	233.38	39714.24	9480	12930	17240	20690	205.961
T70×44×32	172.79	408.61	70605.09	16350	22290	29720	35670	372.467
T75×47×22	184.83	302.45	55904.23	11310	15430	20570	24680	295.121
T78×50×16	195.63	216.57	42366.38	7650	10440	13920	16700	222.032
T80×40×30	174.21	576.54	100437.78	22880	31200	41600	49920	565.486
T80×50×40	196.87	589.08	115973.99	20690	28210	37610	45130	612.61
T87×56×13	217.52	193.7	42132.67	6160	8400	11190	13430	221.086
T90×60×35	229.28	517.87	118738.9	15610	21290	28390	34070	618.501
T102×60×50	242.91	1025.71	249152.29	29190	39810	53080	63690	1335.961
T102×65×45	253.65	818.56	207628.7	22310	30420	40560	48680	1091.919

02 PROCESS GALLERY

Machining photos

59 types

04 SERIES NOTES

Series Description
